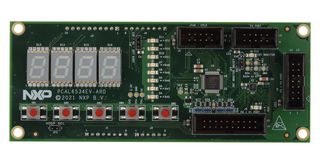

PCAL6534EV-ARD
Evaluation Board, PCAL6534, Arduino Shield Board
Attēls ir tikai kā piemērs. Lūdzu, skatiet produkta aprakstu.
3 Noliktavā
Nepieciešams vairāk?
Piegāde 1–2 darbdienu laikā
Uz pasūtījumiem līdz plkst. 17:00 attiecas standarta piegādes
| Daudzums | |
|---|---|
| 1+ | 100,720 € |
Cena par:Each
Minimāli: 1
Vairāki: 1
100,72 € (bez PVN)
Pievienot daļas nr. /rindas piezīmi
Pievienots pasūtījuma apstiprinājumam, rēķinam un izsūtīšanas piezīmei tikai šim pasūtījumam.
Šis skaits tiks pievienots pasūtījuma apstiprinājumam, rēķinam, izsūtīšanas piezīmei, tiešsaistes apstiprinājuma e-pastam un preces marķējumam.
Informācija par produktiem
RažotājsNXP
Ražotāja detaļas Nr.PCAL6534EV-ARD
Pasūtījuma kods4062451
Tehnisko datu lapa
Silicon ManufacturerNXP
Core Architecture-
Core Sub-Architecture-
Silicon Core NumberPCAL6534
Silicon Family Name-
For Use WithArduino Shield Board
Kit ContentsEvaluation Board PCAL6534 in an Antistatic Bag, Quick Start Guide
Product Range-
SVHCNo SVHC (27-Jun-2024)
Produktu pārskats
PCAL6534EV-ARD evaluation board is a daughter card equipped with an Arduino port, designated for easy test and design of PCAL6534 IC, 34-bit port expander, controlled through FM+ I2C 2-wire bus, with RESET. The board is fully compliant with IMXRT1050 EVK, LPCXpresso55S69 (LPC55S69- EVK) and i.MX 8M Mini LPDDR4 EVK (8MMINILPD4-EVK, 8MMINID4-EVK), including GUI software control. The board can be attached to any device equipped with an Arduino port.
- Supports 34-bit GPIO
- Open-drain active low interrupt output (INT)
- Latched outputs with 25mA drive maximum capability for directly driving LEDs
- Agile I/O with o/p drive strength, input latch, pull-up/pull-down enable/selection & interrupt mask
- Supply voltage: VDD (p) 1.65V to 5.5V, VDD (I2C-bus) 0.8V to 3.6V
- Low standby current (2.0uA/3.0uA)
- 1MHz fast-mode plus I2C-bus
- RESET pin
Saturs
Assembled and tested evaluation board in an antistatic bag, Quick start guide.
Tehniskie parametri
Silicon Manufacturer
NXP
Core Sub-Architecture
-
Silicon Family Name
-
Kit Contents
Evaluation Board PCAL6534 in an Antistatic Bag, Quick Start Guide
SVHC
No SVHC (27-Jun-2024)
Core Architecture
-
Silicon Core Number
PCAL6534
For Use With
Arduino Shield Board
Product Range
-
Tehniskā dokumentācija (1)
Saistītie produkti
Atrasts 1 produkts
Tiesību akti un vides aizsardzība
Izcelsmes valsts:
Valsts, kurā veikts pēdējais nozīmīgais ražošanas processIzcelsmes valsts:India
Valsts, kurā veikts pēdējais nozīmīgais ražošanas process
Valsts, kurā veikts pēdējais nozīmīgais ražošanas processIzcelsmes valsts:India
Valsts, kurā veikts pēdējais nozīmīgais ražošanas process
Tarifa Nr.:84733020
US ECCN:EAR99
EU ECCN:NLR
Atbilst RoHS:Jā
RoHS
Atbilst RoHS prasībām attiecībā uz ftalātiem:Jā
RoHS
SVHC:No SVHC (27-Jun-2024)
Lejupielādēt produkta atbilstības sertifikātu
Produkta atbilstības sertifikāts
Svars (kg):.02
