NCN26010XMNTXG
Ethernet MAC Controller, IEEE 802.3, 10 Mbps, PHY SPI Interface, 3.3 V, QFN-32

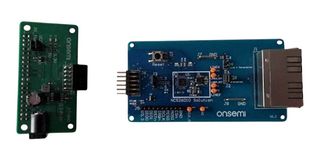

Attēls ir tikai kā piemērs. Lūdzu, skatiet produkta aprakstu.
3 496 Noliktavā
Nepieciešams vairāk?
Piegāde 1–2 darbdienu laikā
Uz pasūtījumiem līdz plkst. 17:00 attiecas standarta piegādes
| Daudzums | |
|---|---|
| 10+ | 4,790 € |
| 25+ | 4,170 € |
| 50+ | 3,840 € |
| 100+ | 3,190 € |
| 250+ | 2,880 € |
| 500+ | 2,740 € |
Cena par:Each (Supplied on Cut Tape)
Minimāli: 10
Vairāki: 1
52,90 € (bez PVN)
5,00 € pārtīšanas maksa tiks pievienota šī produkta cenai
Pievienot daļas nr. /rindas piezīmi
Pievienots pasūtījuma apstiprinājumam, rēķinam un izsūtīšanas piezīmei tikai šim pasūtījumam.
Šis skaits tiks pievienots pasūtījuma apstiprinājumam, rēķinam, izsūtīšanas piezīmei, tiešsaistes apstiprinājuma e-pastam un preces marķējumam.
Informācija par produktiem
RažotājsONSEMI
Ražotāja detaļas Nr.NCN26010XMNTXG
Pasūtījuma kods4036809RL
Tehnisko datu lapa
Device TypeMAC & PHY Ethernet Controller
Data Rate10Mbps
Supported StandardsIEEE 802.3cg
Application Sub Type10BASE-T1S Industrial Ethernet MAC/PHY Controller
Ethernet TypeIEEE 802.3cg
Supply Voltage Min2.97V
Controller IC Case StyleQFN
Supply Voltage Max3.63V
IC Case / PackageQFN
IC Interface TypeSPI
No. of Pins32Pins
IC MountingSurface Mount
Operating Temperature Min-40°C
Operating Temperature Max125°C
Qualification-
Product Range-
Automotive Qualification Standard-
SVHCNo SVHC (27-Jun-2024)
Produktu pārskats
NCN26010XMNTXG is a 10 Mb/s industrial Ethernet MAC + PHY IC controller in a 32 pin QFN package. The NCN26010 device is an IEEE 802.3cg compliant Ethernet transceiver including a Media Access Controller (MAC), a PLCA Reconciliation Sublayer (RS) and a 10BASE−T1S PHY designed for industrial multi−drop Ethernet. It provides all physical layer functions needed to transmit and receive data over a single unshielded twisted pair. NCN26010 communicates to host MCUs via the Open Alliance MACPHY SPI protocol.
- 10BASE−T1S – IEEE 802.3cg compliant
- 3.3V supply voltage
- Two configurable digital outputs that can drive low current LEDs
- Integrated MAC and 10BASE−T1S PHY
- Open alliance compatible SPI interface for exchanging configuration and data frames to host
- Supports IEEE802.3 CSMA/CD collision detection
- PLCA through local configuration for collision−free operation on a shared medium (multi drop)
- Enhanced noise immunity mode, allowing communication at noise levels exceeding IEEE 802.3cg
- Supports <gt/>8 nodes over <gt/>25 m UTP cable, support for bootstrap in isolated mode
- Fast start-up: <lt/>100ms
Tehniskie parametri
Device Type
MAC & PHY Ethernet Controller
Supported Standards
IEEE 802.3cg
Ethernet Type
IEEE 802.3cg
Controller IC Case Style
QFN
IC Case / Package
QFN
No. of Pins
32Pins
Operating Temperature Min
-40°C
Qualification
-
Automotive Qualification Standard
-
Data Rate
10Mbps
Application Sub Type
10BASE-T1S Industrial Ethernet MAC/PHY Controller
Supply Voltage Min
2.97V
Supply Voltage Max
3.63V
IC Interface Type
SPI
IC Mounting
Surface Mount
Operating Temperature Max
125°C
Product Range
-
SVHC
No SVHC (27-Jun-2024)
Tehniskā dokumentācija (1)
Tiesību akti un vides aizsardzība
Izcelsmes valsts:
Valsts, kurā veikts pēdējais nozīmīgais ražošanas processIzcelsmes valsts:China
Valsts, kurā veikts pēdējais nozīmīgais ražošanas process
Valsts, kurā veikts pēdējais nozīmīgais ražošanas processIzcelsmes valsts:China
Valsts, kurā veikts pēdējais nozīmīgais ražošanas process
Tarifa Nr.:85423190
US ECCN:EAR99
EU ECCN:NLR
Atbilst RoHS:Jā
RoHS
Atbilst RoHS prasībām attiecībā uz ftalātiem:Jā
RoHS
SVHC:No SVHC (27-Jun-2024)
Lejupielādēt produkta atbilstības sertifikātu
Produkta atbilstības sertifikāts
Svars (kg):.000742
