RA3-120701D/SMD
Isolated Surface Mount DC/DC Converter, Surface Mount DIP, 3 W, 2 Output, 7 V

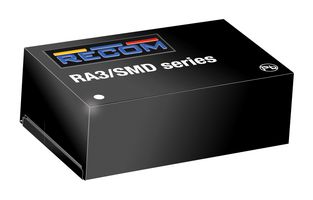

Attēls ir tikai kā piemērs. Lūdzu, skatiet produkta aprakstu.
RažotājsRECOM POWER
Ražotāja detaļas Nr.RA3-120701D/SMD
Pasūtījuma kods3889599
Produktu klāstsRA3 Series
Tehnisko datu lapa
Pieejams pasūtījumiem
Ražotāja standarta izpildes laiks: 14 nedēļa(-s)
Paziņot, kad atkal ir krājumā
| Daudzums | |
|---|---|
| 1+ | 18,830 € |
| 5+ | 16,480 € |
| 10+ | 13,650 € |
| 20+ | 12,240 € |
| 50+ | 12,000 € |
Cena par:Each
Minimāli: 1
Vairāki: 1
18,83 € (bez PVN)
Pievienot daļas nr. /rindas piezīmi
Pievienots pasūtījuma apstiprinājumam, rēķinam un izsūtīšanas piezīmei tikai šim pasūtījumam.
Šis skaits tiks pievienots pasūtījuma apstiprinājumam, rēķinam, izsūtīšanas piezīmei, tiešsaistes apstiprinājuma e-pastam un preces marķējumam.
Informācija par produktiem
RažotājsRECOM POWER
Ražotāja detaļas Nr.RA3-120701D/SMD
Pasūtījuma kods3889599
Produktu klāstsRA3 Series
Tehnisko datu lapa
Power Supply Applications-
DC / DC Converter TypeSurface Mount DIP
Input Ratio-
Output Power Max3W
No. of Outputs2 Output
Output Voltage - Output 17V
Output Current - Output 1420mA
Output Voltage - Output 2-1V
Output Current - Output 2-100mA
Output RegulationUnregulated
Isolation Voltage5.2kV
Input Voltage DC Nom12V
DC / DC Converter Output TypeFixed
Width15mm
Height8.5mm
Depth23.4mm
Input Voltage DC Min11.5VDC
Input Voltage DC Max12.5VDC
Product RangeRA3 Series
SVHCNo SVHC (21-Jan-2025)
Produktu pārskats
RA3 series 3W isolated dual output DC/DC converter which are especially designed to power transistor gate drivers.
- High 5.2KVDC/1min isolation
- Wide operating temperature range from -40°C to +85°C
- Ideal for IGBT/Si/SiC/GaN gate drive power
- IEC/EN/UL CSA 62368-1 certified
- Less than 10pF isolation capacitance
- Compact DIP16 SMD package
- 12VDC nom input voltage
- 7/-1VDC output voltage 1/2 and +420/-100mA output current
- 82% typ efficiency
Tehniskie parametri
Power Supply Applications
-
Input Ratio
-
No. of Outputs
2 Output
Output Current - Output 1
420mA
Output Current - Output 2
-100mA
Isolation Voltage
5.2kV
DC / DC Converter Output Type
Fixed
Height
8.5mm
Input Voltage DC Min
11.5VDC
Product Range
RA3 Series
DC / DC Converter Type
Surface Mount DIP
Output Power Max
3W
Output Voltage - Output 1
7V
Output Voltage - Output 2
-1V
Output Regulation
Unregulated
Input Voltage DC Nom
12V
Width
15mm
Depth
23.4mm
Input Voltage DC Max
12.5VDC
SVHC
No SVHC (21-Jan-2025)
Tehniskā dokumentācija (1)
Tiesību akti un vides aizsardzība
Izcelsmes valsts:
Valsts, kurā veikts pēdējais nozīmīgais ražošanas processIzcelsmes valsts:Taiwan
Valsts, kurā veikts pēdējais nozīmīgais ražošanas process
Valsts, kurā veikts pēdējais nozīmīgais ražošanas processIzcelsmes valsts:Taiwan
Valsts, kurā veikts pēdējais nozīmīgais ražošanas process
Tarifa Nr.:85044095
US ECCN:EAR99
EU ECCN:NLR
Atbilst RoHS:Jā
RoHS
Atbilst RoHS prasībām attiecībā uz ftalātiem:Jā
RoHS
SVHC:No SVHC (21-Jan-2025)
Lejupielādēt produkta atbilstības sertifikātu
Produkta atbilstības sertifikāts
Svars (kg):.004
